ĐO VÀ GIÁM SÁT MỨC BÙN
MẬT ĐỘ BÙN TRONG XỬ LÝ BÙN

31,500+

Khách hàng hài lòng trên khắp toàn cầu

1610+

Dự án & Khách hàng lớn

No. 1

Độ chính xác và mức độ tin cậy

AAA

Tính ổn định và vững bền

Đo và giám sát mức bùn trong các nhà máy xử lý nước thải, xử lý nước cấp

Trong quá trình xử lý nước cấp và nước thải thì việc kiểm soát mật độ bùn (Sludge Density) và chiều dày/mức lớp bùn (Sludge Level) là một trong những yếu tố quan trọng nhất ảnh hưởng đến hiệu quả của việc xử lý và hoạt động của nhà máy.

View on Youtube Channel

Đo và giám sát mức bùn trong các nhà máy xử lý nước thải, xử lý nước cấP

View on Youtube Channel

Ứng dụng

Sản phẩm đo mức bùn hoạt động như thế nào trong các ứng dụng liên quan đến xử lý bùn?

Click để biết chi tiết

Tư vấn

Đây là nơi mà chúng ta ngồi lại, nhâm nhi một tách trà và tìm hiểu rõ về sản phẩm đo mức bùn và mật độ bùn trong các ứng dụng, dự án xử lý bùn. Hiểu về tính năng, ứng dụng, lợi ích mà sản phẩm đo mức bùn & đo mật độ bùn mang lại cho các dự án, công trình xử lý bùn (Click link để xem chi tiết)

Kế hoạch

Bây giờ chúng ta cùng lên kế hoach chi tiết về cách thức sẽ phải triển khai, những bước cần phải thực hiện để dự án đo mức bùn & đo mật độ bùn của bạn được triển khai. Phần này là rất quan trọng để cho dự án đo mức bùn & mật độ bùn của bạn được triển khai suôn sẻ từ đầu đến cuối, từ khâu đề xuất, mua sắm, triển khai lắp đặt và vận hành cả hệ thống xử lý bùn (Click để Bắt đầu)

Triển khai

Đã đến lúc đưa những ý tưởng và kế hoạch để triển khai dự án xử lý bùn có ứng dụng cảm biến đo mức bùn, cảm biến đo mật độ bùn. Đây là nơi chúng tôi thực sự bắt đầu hình dung các các vấn đề của bạn và đưa ra các giải pháp để giải quyết vấn đề (Click vào link để xem chi tiết)

Vận hành

Bây giờ, dự án đo mức bùn, đo mật độ bùn của bạn đã được triển khai trong các công việc xử lý bùn, giờ là lúc bạn cùng nhìn vào kết quả đạt được và báo cáo thể hiện những giá trị to lớn mà bạn và doanh nghiệp thu về, nhân tiện chúng ta hãy cùng ăn mừng vì dự án thành công.

Xem chi tiết

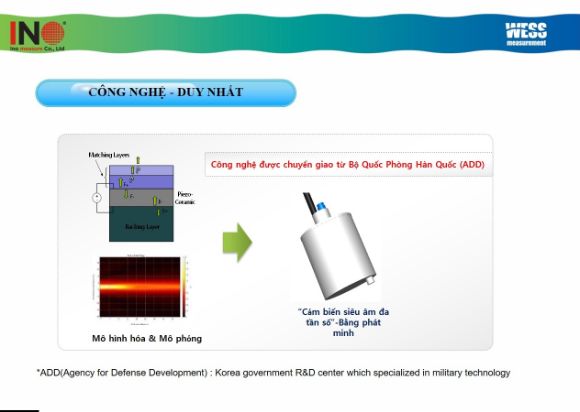

áp dụng công nghệ được cấp Bằng sáng chế

Bằng sáng chế đầu tiên là công nghệ chế tạo ra loại cảm biến siêu âm hoạt động với nhiều tần số khác nhau, giúp cho việc vẽ được biên dạng của các lớp bùn theo từng lớp, mật độ bùn loãng đặc khác nhau. Công nghệ này giúp cho khả năng tùy biến của cảm biến mức bùn, cho phép người dùng có thể cài đặt và phát hiện ra lớp bùn loãng hay đặc theo yêu cầu (kể cả lớp bùn loãng với mật độ bùn thấp nhất).

Sản phẩm áp dụng công nghệ độc quyền

Bằng sáng chế thứ hai là công nghệ giúp cảm biến mức bùn có được cơ chế lọc tín hiệu bất thường để loại bỏ các tín hiệu báo mức giả, tín hiệu nhiễu do các mảnh vụn trôi nổi hay từ các cấu trúc cánh khuấy, băng tải của các loại bể chứa bể lắng. Nhờ các công nghệ này WSL120 cung cấp phép đo chính xác hoặc ổn định trong hầu hết các ứng dụng.

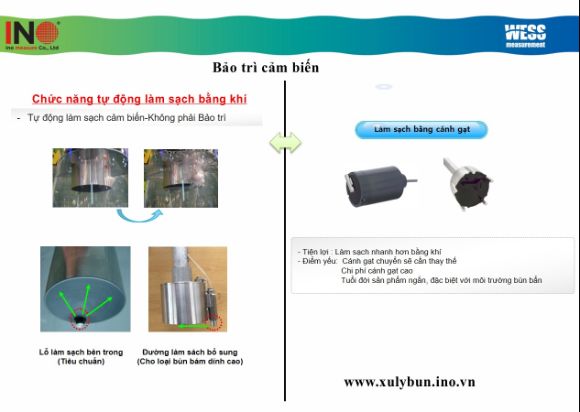

Không chi phí bảo trì

Với tính năng tích hợp module làm sạch bề mặt cảm biến bằng dòng khí, cảm biến WSL120 cho sự hoạt động ổn định lâu bền

Người dùng sẽ không phải định kỳ kéo cảm biến, lôi cảm biến lên khỏi mặt nước để kiểm tra bề mặt bám bùn bẩn, không phải lau chùi vệ sinh và làm sách bề mặt như những loại cảm biến đo mức bùn bằng quang học, đo bằng công nghệ siêu âm nhưng làm sạch bằng cánh gạt (Lưỡi gạt)

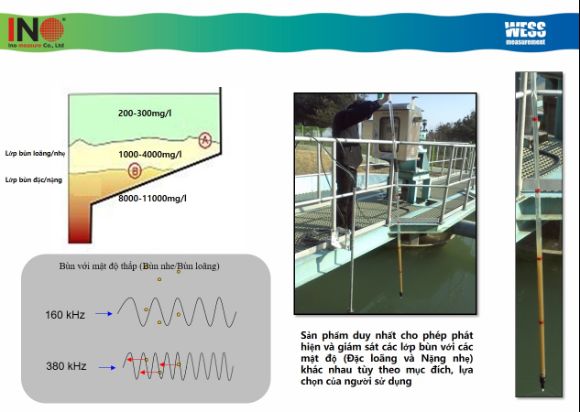

Cho phép phát hiện các lớp bùn loãng/nhẹ khác nhau

Đây là sản phẩm duy nhất trên thị trường cho phép người dùng có thể tùy biến cài đặt mức độ loãng/nhẹ (Đặc/nặng) của lớp bùn mà họ muốn giám sát hoặc đo chiều dày (Mức bùn).

VÌ SAO LẠI LÀ INO

HÃY GIÚP TÔI TRANG BỊ CẢM BIẾN ĐO MỨC BÙN CHO DỰ ÁN XỬ LÝ BÙN CỦA MÌNH

Với sự am hiểu sâu sắc về sản phẩm (know how), đồng cảm với nỗi đau của khách hàng, đội ngũ INO sẽ mang tới cho khách hàng những giải pháp kỹ thuật, những kiến giải về kiến thức sử dụng, triển khai và vận hành.

Việc của khách hàng là chỉ cần cho chúng tôi cơ hội được phục vụ

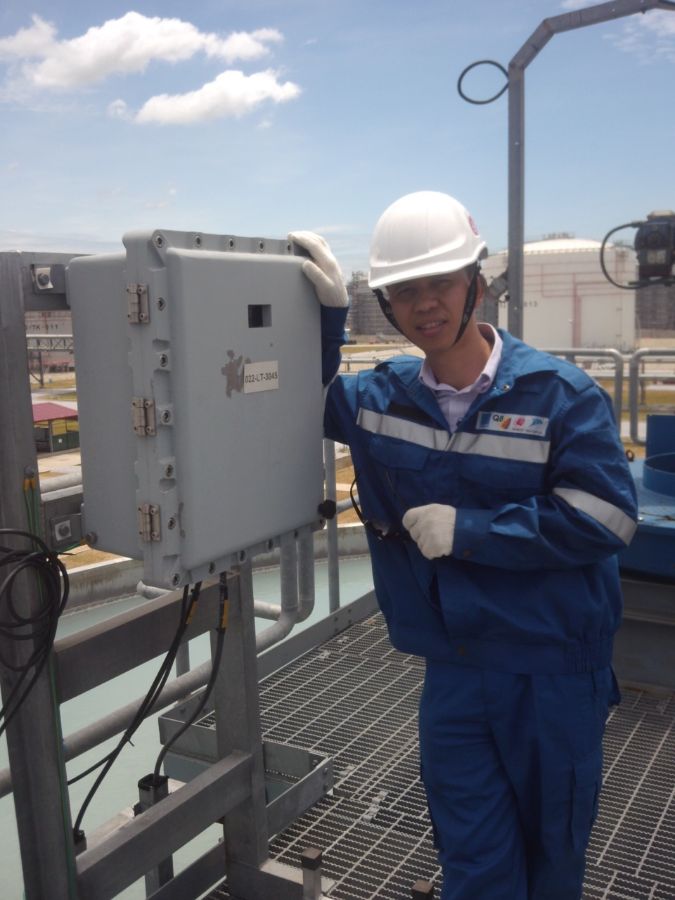

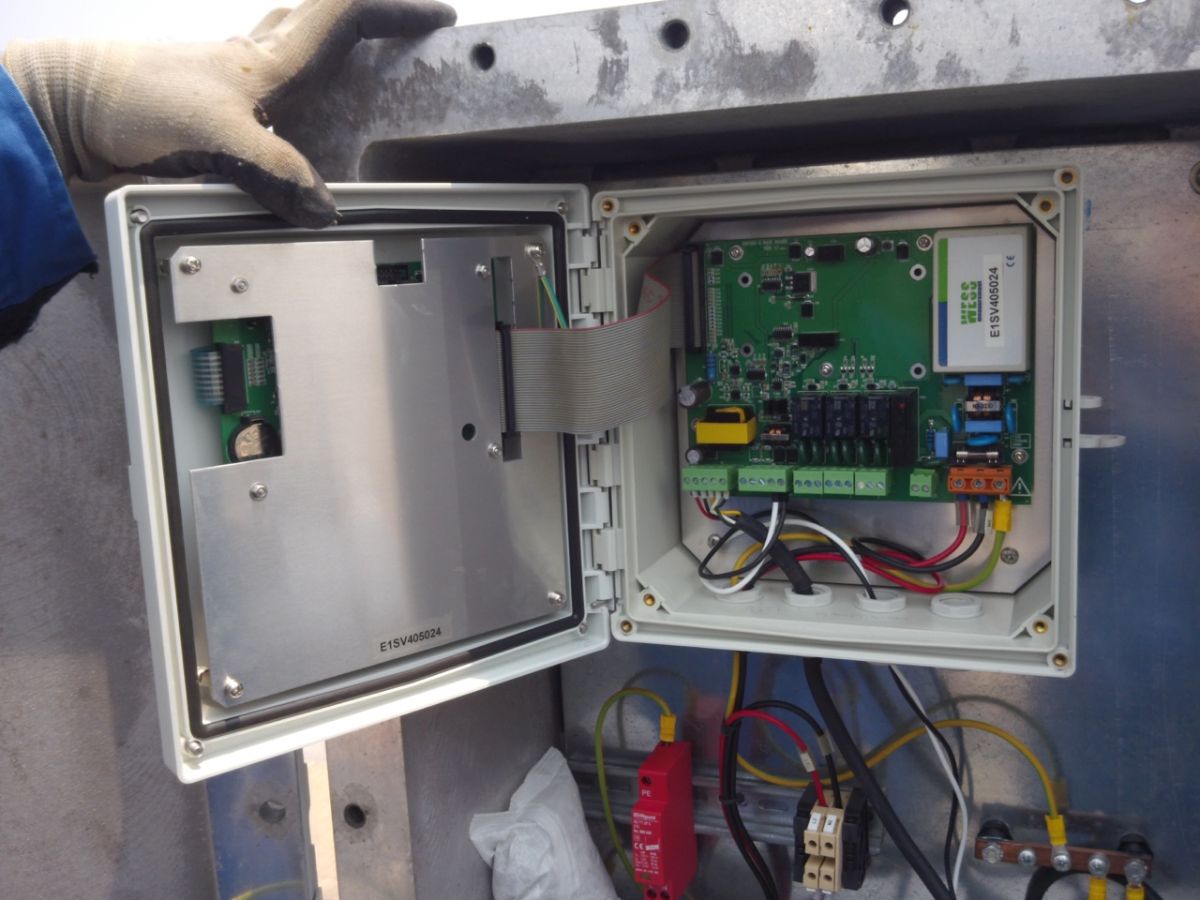

Cài đặt cảm biến đo mức bùn

Việc cài đặt cảm biến đo mức bùn có thể được thực hiện bởi người sử dụng hoặc do các kỹ sư INO triển khai.

Trong suốt quá trình sử dụng, đội ngũ kỹ thuật của INO sẽ hỗ trợ online, từ xa hoặc trực tiếp đến hiện trường nhà máy của khách hàng để xử lý sự cố Click vào hình/link để xem video)

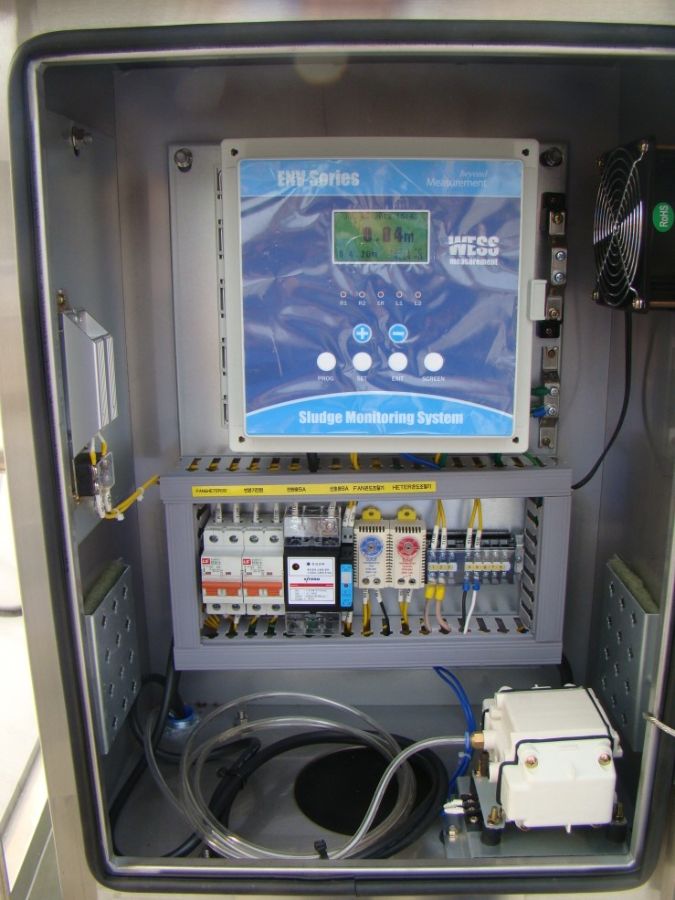

Kết nối hệ thống PLC-Truyền tín hiệu analog 4-20mA

Hầu hết các nhà máy đều có sẵn hệ thống PLC dùng để điều khiển quá trình vận hành trạm xử lý nước thải, nhà máy xử lý nước, các công đoạn khác của hoạt động sản xuất.

Bằng việc tích hợp cảm biến đo mức bùn, phần bổ sung giám sát và điều khiển hoạt động của nhà máy sẽ tự động hơn, tối ưu hơn khi có thông tin về mức bùn trong các bể lắng, bể chứa bùn truyền về (Click vào hình/link để xem video)

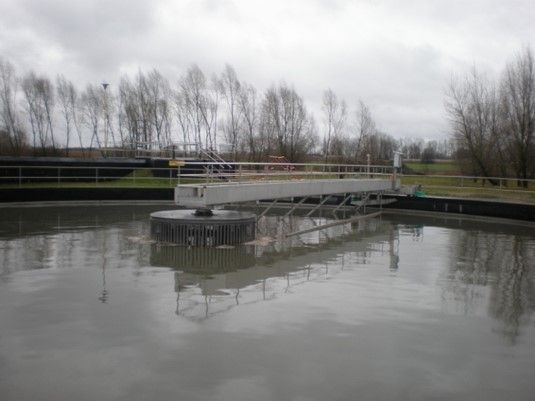

Chúng tôi đã hoàn thành một số dự án tuyệt vời

Trải nghiệm một đẳng cấp về chất lượng trong cả sản phẩm và dịch vụ.

Trong các hệ thống xử lí nước thải, đo và kiểm soát mức bùn luôn là vấn đề được đặt ra trong suốt quá trình thiết kế, xây lắp và vận hành trạm xử lí nước thải. Ngoài ra, các hệ thống thủy lợi, xâm ngập mặn, hệ thống mương máng vận hành trong các thành phố, kênh rạch... cũng có nhu cầu kiểm soát để xử lí mức bùn. Để lên kế hoạch bạo vét các dòng sông, cửa biển...mức bùn cũng luôn được đặt ra.

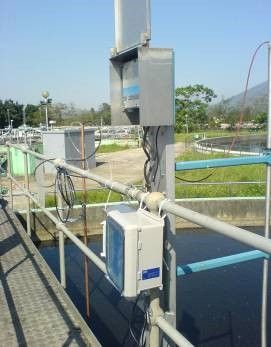

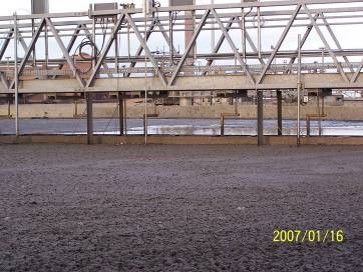

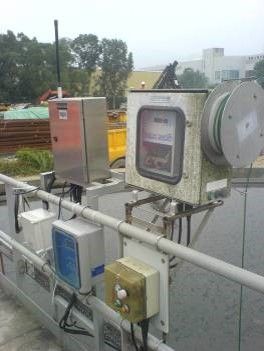

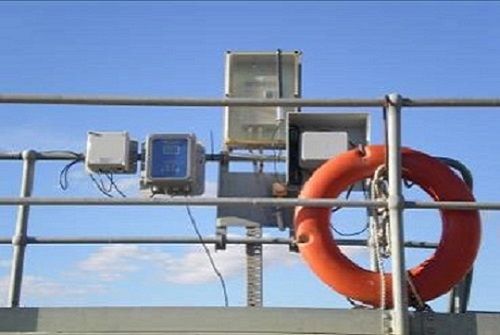

WWTP_Secondary Clarifiers Epson, Bendigo

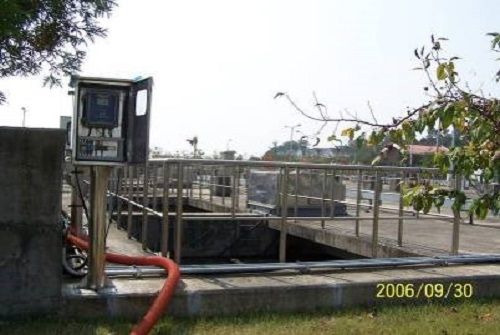

WWTP_Primary Clarifiers Suwon Municipal

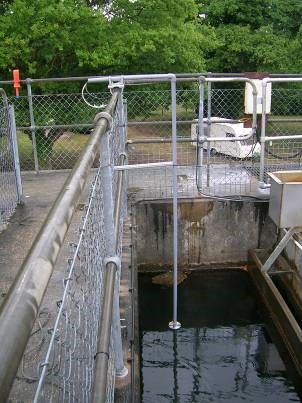

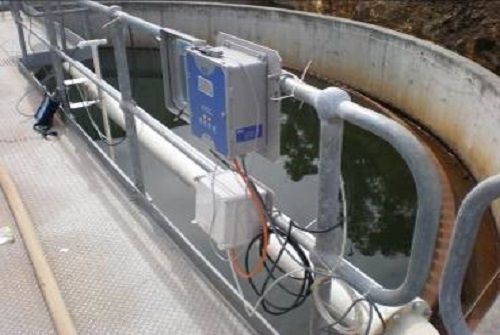

WTP_Thickerners Woronora, Sydney

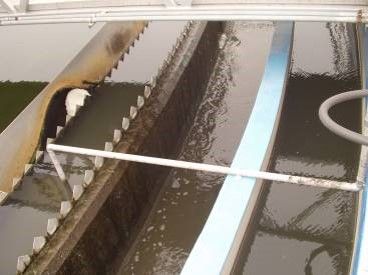

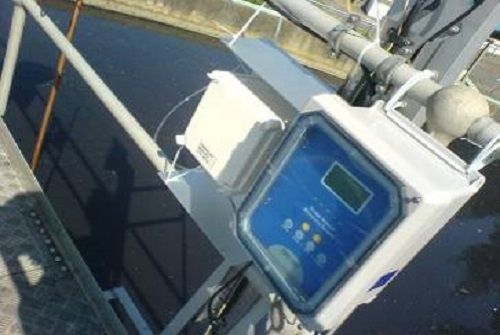

WWTP_ Secondary Clarifier Sardegna

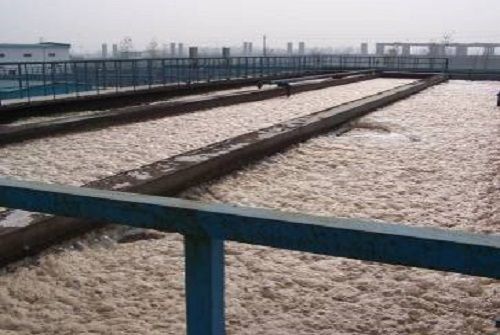

Methanol oil_Primary Clarifiers

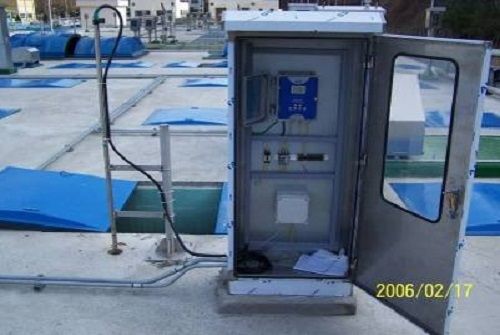

WWTP_Primary Clarifiers Kong Ju Plant

XEM TẤT CẢ CÁC DỰ ÁN

Vì sao phải đo và giám sát mức bùn trong quá trình xử lý nước - Xử lý bùn

Bùn được tạo thành từ quá trình xử lý nước và nước thải, việc xử lý bùn hiệu quả có ảnh hưởng đáng kể đến chất lượng nước thải cũng như việc tiêu thụ hóa chất và năng lượng của các nhà máy nước. Trong quá trình xử lý nước và nước thải thì việc kiểm soát mật độ bùn (Sludge Density) và chiều dày/mức lớp bùn (Sludge Level) là một trong những yếu tố quan trọng nhất ảnh hưởng đến hiệu quả của việc xử lý và hoạt động của nhà máy.

CƠ SỞ KHOA HỌC

Theo một công trình nghiên cứu khoa học được công bố trên một tạp chí chuyên ngành kỹ thuật môi trường Hàn Quốc vào tháng 8 năm 2014, việc duy trì chiều dày lớp bùn trong các bể ở mức 1 mét cho thấy sự cải thiện hiệu quả xử lý nước thải tăng lên đến 68%. Nội dung đo lường hiệu quả xử lý thước thải bằng việc đo lường các thông số BOD5, COD_{Mn}, SS, T-N và T-P sau khi xử lý

SỐ LIỆU VÀ KẾT LUẬN

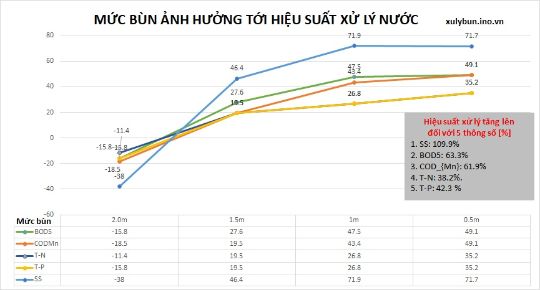

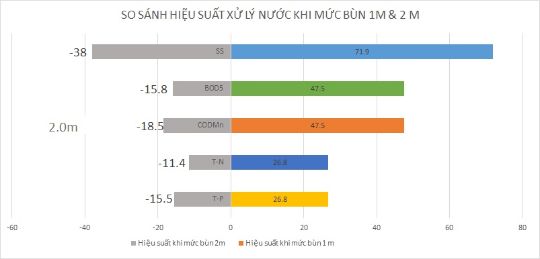

Việc kiểm soát chiều cao của mức bùn trong các bể xử lý nước (Bể lắng và Bể chứa đựng bùn) ở mức 1 mét giúp cải thiện hiệu quả xử lý, nâng cao chất lượng nước thải khoảng 68% so với khi kiểm soát mức bùn ở mức 0,5m hoặc 2 mét. Bài báo cũng đã kiểm tra chất lượng nước sẽ được cải thiện đến 63% nếu khống chế mức bùn ở mức 2 mét

HIỆU QUẢ

Bên cạnh đó, tạp chí nước và Bộ Môi trường Hàn Quốc năm 2017 phân tích rằng trong trường hợp chiều cao mức bùn được quản lý hiệu quả trong các nhà máy nước có thể tiết kiệm chi phí cho việc sử dụng chất keo tụ quá mức và giảm năng lượng điện năng phải sử dụng. Dự kiến sẽ giảm hơn một trăm mười nghìn USD chi phí trong một năm dựa trên công suất xử lý nước 20.000m3/mỗi ngày.

1

Dẫn đầu thị trường

20

20 năm trong ngành

10

bằng phát minh liên quan đến sản phẩm

1610

Dự Án hoàn thành

Giải thích nguyên lí hoạt động của thiết bị đo mức bùn

Các kỹ sư INO sẽ giới thiệu chủng loại thiết bị đo và kiểm soát mức bùn liên tục, cả cảm biến, sensor cũng như bộ controller, hiển thị...

Cũng với sự hỗ trợ, tư vấn và cung cấp hàng hoá dịch vụ về lĩnh vực đo mức bùn, giải pháp đo mức bùn...đội ngũ Kỹ sư INO sẽ mang đến cho khách hàng, các nhà máy, các nhà thầu, các kỹ sư vận hành một cái nhung tổng quan, một sự hỗ trợ hoàn hảo cho chủng loại thiết bị và ứng dụng đo mức bùn.

Hãy liên hệ tới INO nếu bạn cần hỗ trợ về kỹ thuật, mua sắm và lắp đặt bay sử dụng thiết bị đo mức bùn.

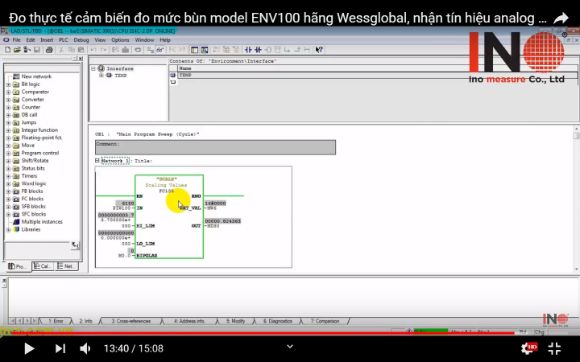

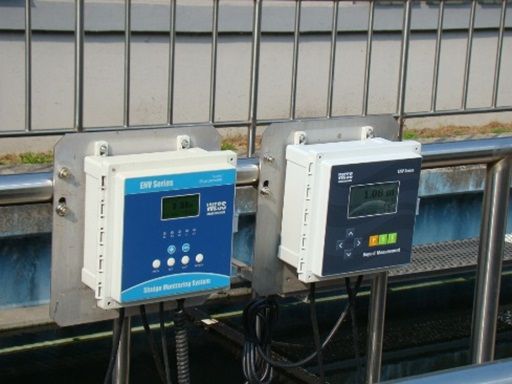

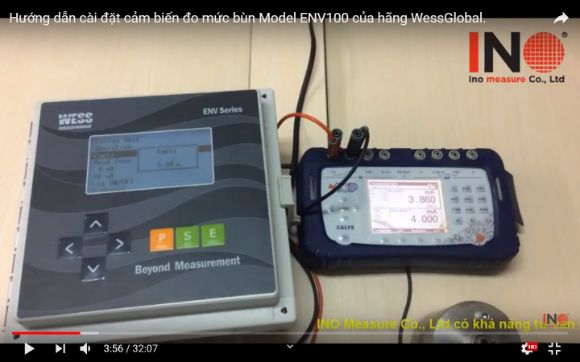

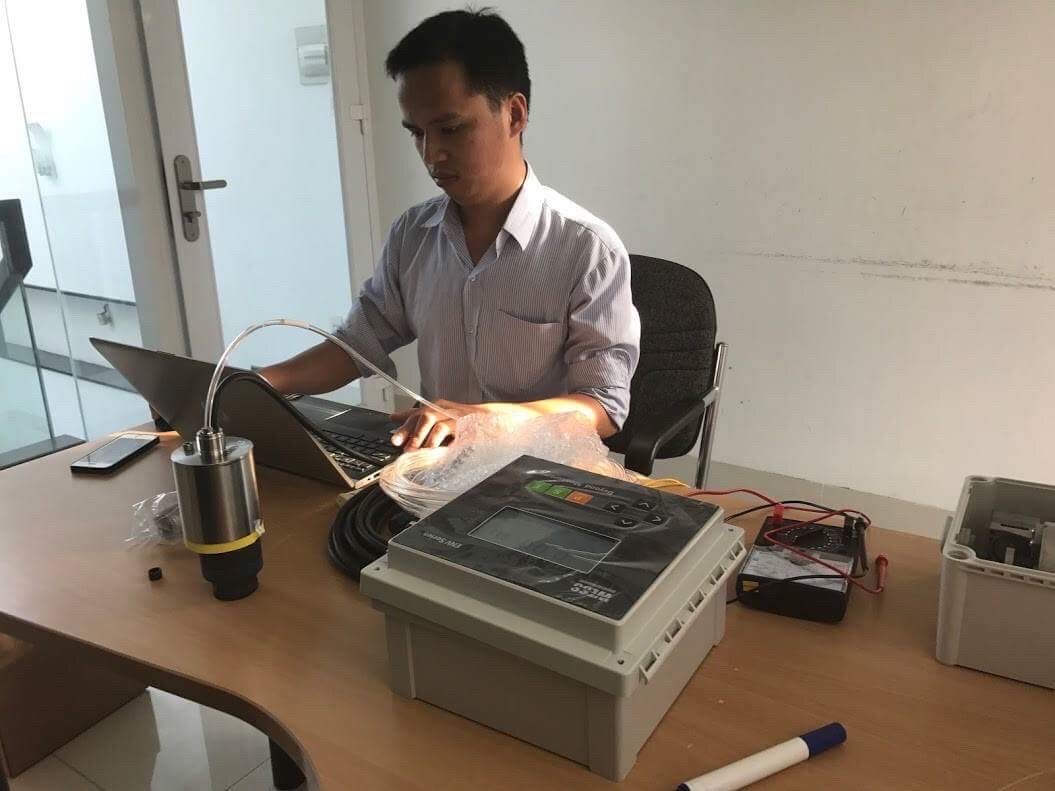

Minh họa thực tế cảm biến đo mức bùn

Với sự hướng dẫn và minh hoa rất cụ thể của kỹ sư INO khi giới thiệu cảm biến đo và kiểm soát mức bùn thực tế trên bể xử lí nước thải của một khu dân cư, các thao tác cài đặt, ý nghĩa của các thông số và cách lựa chọn một cảm biến mức bùn phù hợp được trình bày một cách rõ ràng và dễ hiểu.

Từ việc cài đặt các thông số, đến việc đọc tín hiệu analog về PLC để kiểm soát cũng như giám sát mức bùn, điều khiển bơm để hút bùn một cách tự động...

Với sự thiết kế thông minh của bộ controller đi kèm với cảm biến đo mức bùn của hãng WINO, người dùng cũng có thể sử dụng cảm biến đo mức bùn độc lập với hệ thống PLC mà vẫn thực hiện được chức năng điều khiển tối đa 2 bơm bùn thông qua 2 relay out put của controller. Người dùng cũng có thể cài đặt mức cao thấp và đóng mở của 2 relay này theo quy trình kiểm soát mức bùn và vận hành nhà máy, trạm xử lí nước thải.

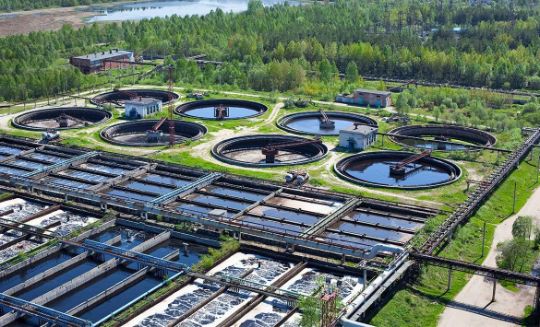

Nhà máy xử lý nước thải

Ứng dụng của thiết bị đo mức bùn (Sludge level sensors) trong các hệ thống xử lý nước thải ở các bể lắng sơ cấp, bể lắng thứ cấp, bể lắng ly tâm Clarifier, Traveling bridge application.

Theo dõi xả bùn liên tục cho đến 50% chất rắn lơ lửng Phát hiện mức độ lớp phủ cho bùn sơ cấp và thứ cấp và bùn công nghiệp

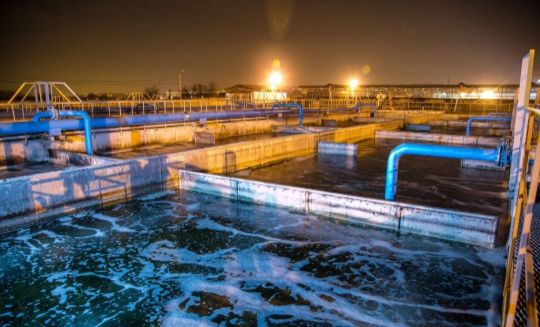

Nhà máy xử lý nước sạch

Ứng dụng của cảm biến đo mức bùn (Sludge level sensors) trong các hệ thống xử lý nước cấp ở các bể lắng sơ cấp, bể lắng thứ cấp, bể lắng ly tâm Clarifier, Traveling bridge application.

Theo dõi xả bùn liên tục cho đến 50% chất rắn lơ lửng Phát hiện mức độ lớp phủ cho bùn sơ cấp và thứ cấp và bùn công nghiệp

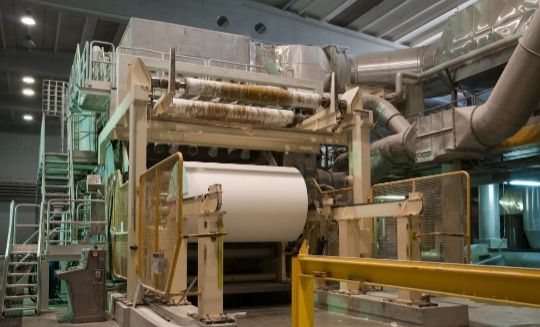

NHÀ MÁY BỘT GIẤY & GIẤY

Đối với công nghiệp giấy, việc kiểm soát mức bùn trong nguồn nước thải là rất quan trọng bởi đây là một trong những ngành sử dụng nước với số lượng rất lớn.

Việc kiểm soát mức bùn để đề xuất các phương pháp xử lý phù hợp để giảm chi phí đầu tư trên đơn vị sản phẩm và góp phần bảo vệ môi trường

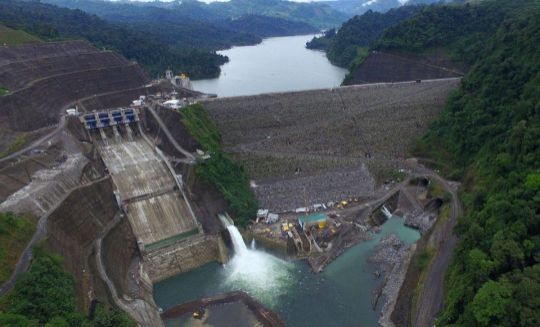

NHÀ MÁY THỦY ĐIỆN

Tất cả các nhà máy thủy điện đều đối mặt với lượng bùn lắng đọng tại hồ chứa nước sau nhiều năm hoạt động.

Việc giám sát mức bùn, mật độ bùn chảy qua các đường ống, việc xúc rửa, xả nước đòi hỏi các đơn vị quản lý đập thủy điện, vận hành các cửa cống, valve xả nắm bắt được mức bùn và có kế hoạch nạo vét phù hợp

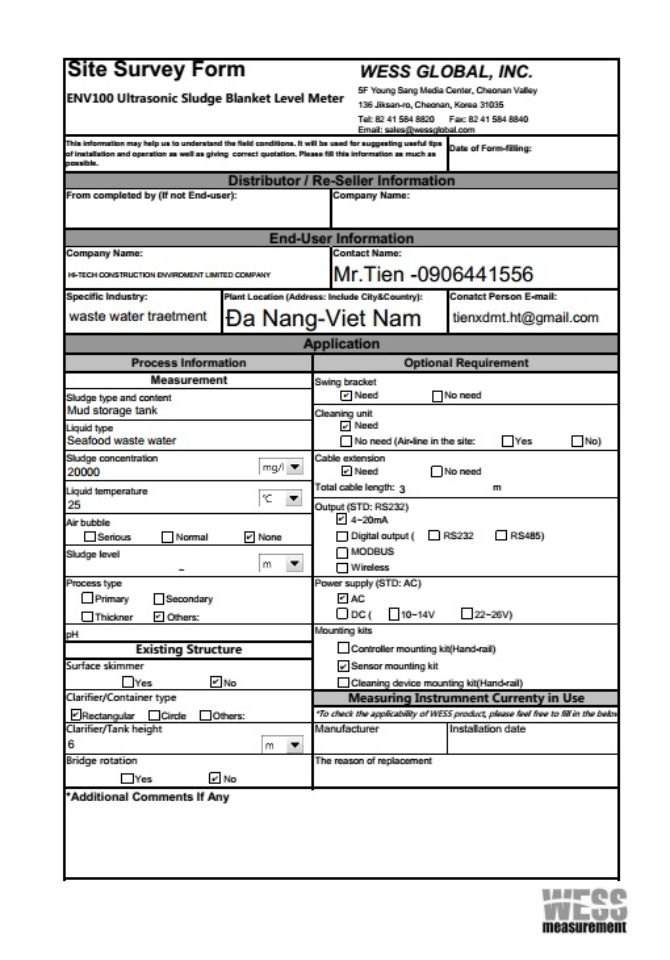

LẬP KẾ HOẠCH CHO DỰ ÁN

CUNG CẤP THÔNG TIN DỰ ÁN & CHĂM SÓC KHÁCH HÀNG

Form cung cấp thông tin

Thanh Hóa

Form cung cấp thông tin

Hà Nội

Form cung cấp thông tin

HỒ Chí Minh

Form cung cấp thông tin

Hà Nội

Khách hàng liên hệ

Với Hãng sản xuất

Chăm sóc khách hàng

Bảo hành & Lắp đặt

Khách hàng liên hệ

Với INO

Làm việc với Hãng sản xuất

Hãng forward thông tin

Làm việc với Hãng

Hãng giới thiệu INO là nhà phân phối

Khách hàng liên hệ

Với INO

Khách hàng liên hệ

Với INO

Khách hàng phản hồi

Hỗ trợ lắp đặt

Form cung cấp thông tin

Đà Nẵng

INO Group hoàn thành mọi dự án với kinh nghiệm dày dạn

Bắt đầu

ĐỘI NGŨ NHÂN SỰ CHỦ CHỐT

Chúng tôi đều là những người tham công tiếc việc, nhưng ngoài phần đó ra thì chúng tôi là những con người đơn giản

Jessica Lisbon

Support Manager

Tôi là người nắm bắt nhu cầu của bạn trước và sau quá trình bán hàng.

Tôi luôn tìm kiếm các chiến lược để làm cho nhu cầu về ứng dụng của bạn phù hợp với các công nghệ phát triển ngày nay.

See Projects

David NGŨ

Customer Developer

Tôi là một người đàn ông 39 tuổi đến từ Việt Nam và tôi đam mê mọi thứ liên quan đến phát triển Khách hàng. Tôi cố gắng tìm ra các giải pháp phù hợp để giúp bạn giải quyết các vấn đề nổi cộm của bạn liên quan đến việc theo dõi và kiểm soát bùn thải trong quá trình xử lý.

See Projects

Tina Krueger

Lead Designer

Tôi là Tina Krueger, một nhà thiết kế chính rất dễ bị kích động bởi những cái mới. Tôi sống với một niềm đam mê mãnh liệt để phát triển sản phẩm.

See Projects

KWAN NAMWON

Marketing Manager

Hiểu bạn là ai và bạn muốn gì là chiến lược của tôi cho các ứng dụng của bạn. Tôi luôn tìm ra cách để nắm bắt khó khăn của bạn, để công ty của bạn có thể thu được lợi nhuận bằng cách áp dụng sản phẩm và dịch vụ của chúng tôi.

See Projects

Evelyn LEE

Oversea Dept

Tôi là Evelyn và tôi tập trung hướng đến việc xây dựng mối quan hệ với khách hàng và cộng đồng của chúng tôi.

See Projects

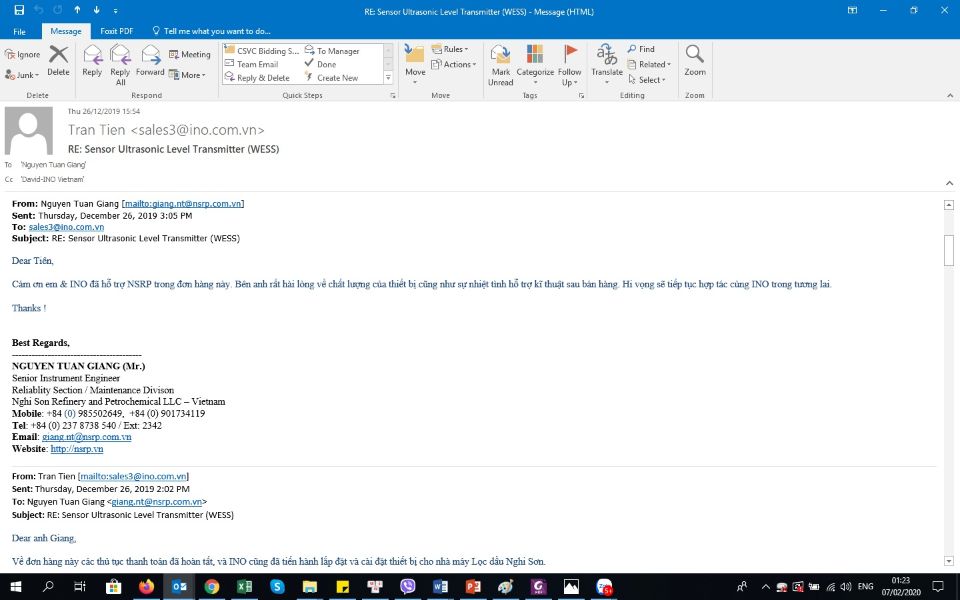

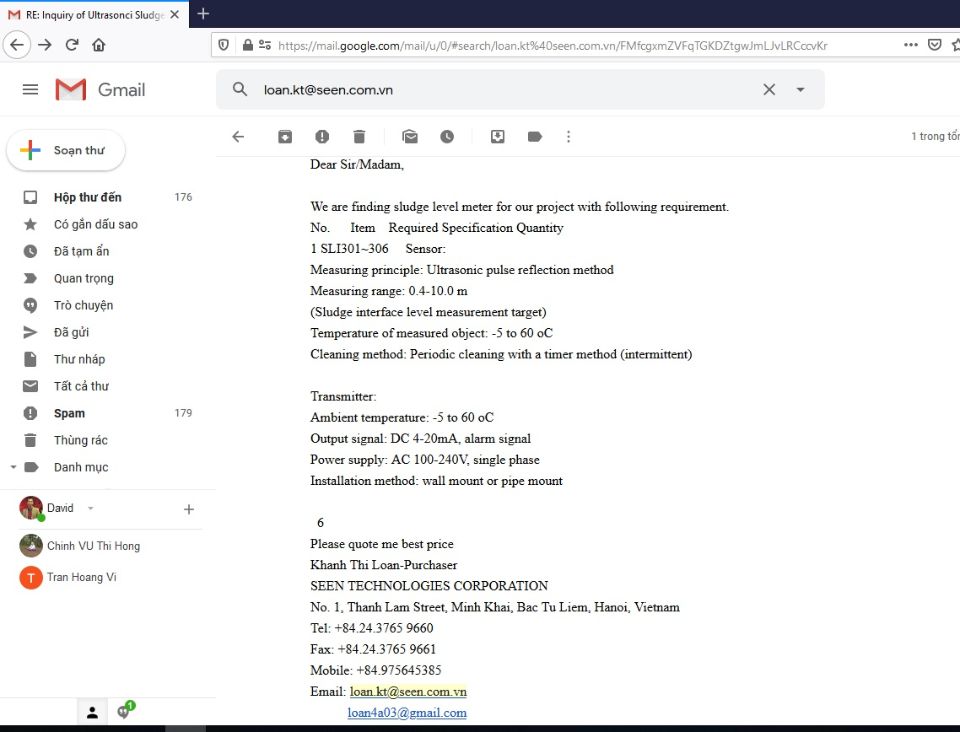

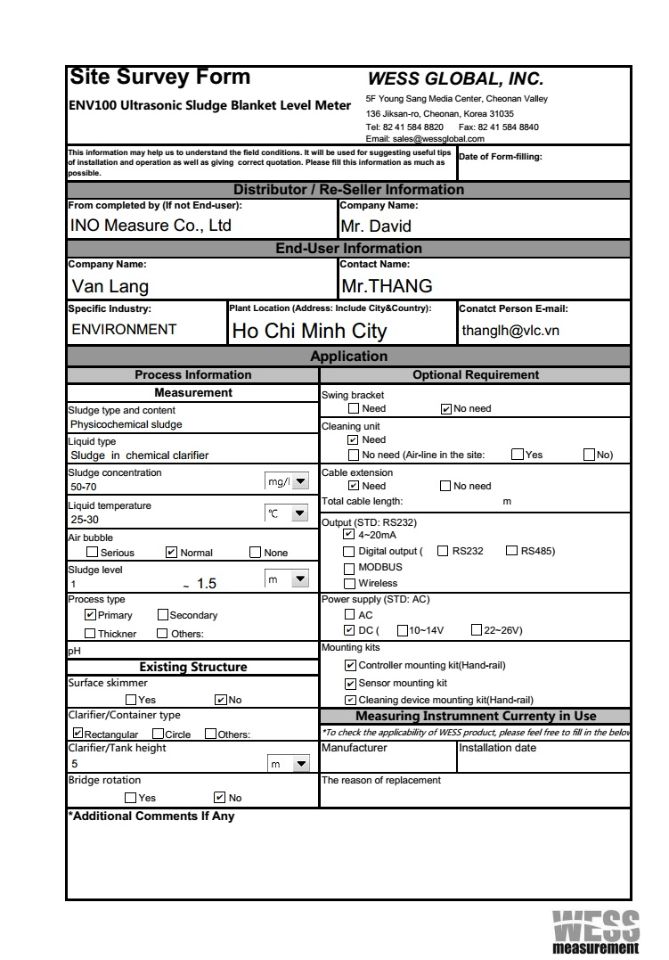

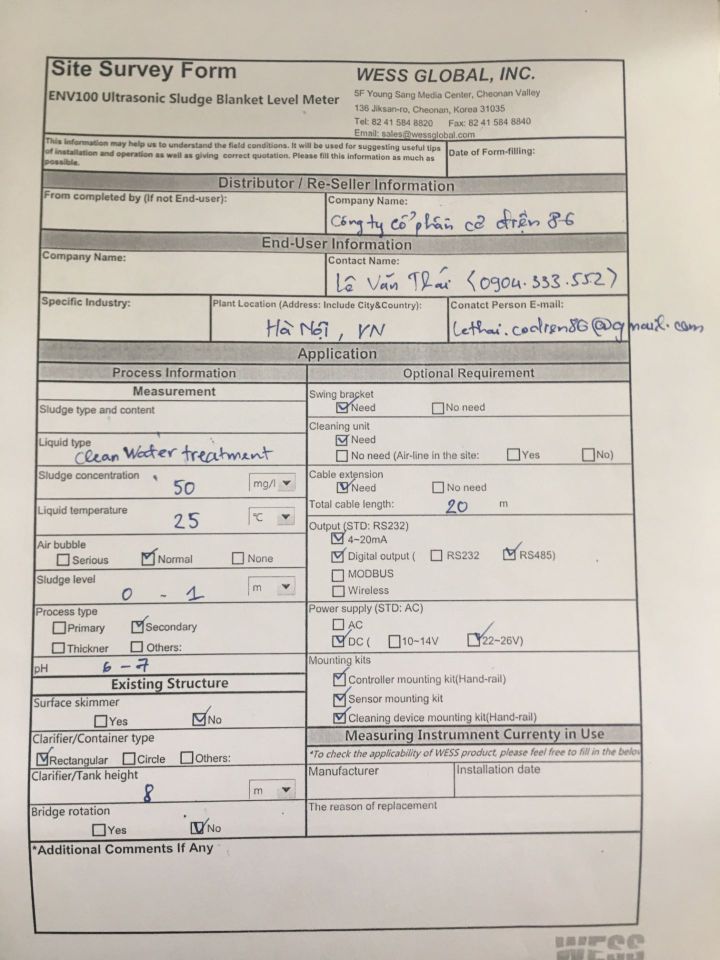

Lời chứng thực của khách hàng

Các sản phẩm đo bùn được tin tưởng bởi hơn 31.500 người dùng hạnh phúc trên toàn thế giới.

SLUDGE level meter WSL120P (Cảm biến đo mức bùn)

Dạng cố định

SPECIFICATION
Measuring Principle : Ultrasonic Echo Flight Time
Measuring Range : 0.35 ~ 10m
Resolution : 1cm
Measuring Pulse : 5~25times/sec.
Display : Graphic LCD (Interface level, Distance, Echo amp., Time, Current output, Trend, Temperature)
Accuracy : +/‐ 1% of F.S.
Operating Temp. : ‐20 ~ +70°C
Sensor Cleaning : Built‐in automatic air‐jet
Outputs: Current: 4~20mA, nom. Load 250Ω (load range: 100 ~750Ω)
Relay : 3 SPDT(5A, 250VAC)
Digital: RS232(STD.), RS485, MODBUS(Option)
Power Supply : 100 ~ 240V AC,
50~60Hz, ≤6W(STD.), 20 ~ 30V DC(Option)
Enclosure Material : Polycarbonate
Dimension : 252(W) x 238(H) x 124(D)mm
Weight : 2.2 kg
IP Rating : IP67
Data Saving : Max. 400 days data logging and trend
Screen : Numeric, Echo profile, Data trend, Parameter
Certificate : CE
ORDER CODE PROCEDURE
Controller Single C1S
Sensor

General sesnsor S1G
Teflon Sensor S1T
High temperature sensor S1F

Option

Cable extension per meter C_XXm
Cleaning device(110V) CD1
Cleaning device(220V) CD2
Passive cleaning device with solenoid valve(110V) SV1
Passive cleaning device with solenoid valve(220V) SV2
Passive cleaning device with solenoid valve(DC 24) SV3
Wireless Module(Dipole antenna), 500m WM
Master(Receiver) module(Dipole antenna), 500m WR1
SwingBracket SB
ENV100-S Controller Mounting Kit (Hand-rail) CMKS ENV100-M
Controller Mounting Kit (Hand-rail) CMKM
Sensor Mounting Kit SMK
Cleaning Device Mounting Kit - Hand-rail CDMK
RS485 RS4
Modbus MOD
Power DC 20~30V DC

Order Now

sludge level meter ENV100 (Cảm biến đo mức bùn)

Dạng cầm tay

SPECIFICATION
Measuring Principle : Ultrasonic Echo Flight Time
Measuring Range : 0.35 ~ 10m
Resolution : 1cm
Measuring Pulse : 5~25times/sec.
Measuring Density : User programmable density (Heavy or Light)
Display : Graphic LCD (Interface level, Distance, Echo amp., Time, Current output, Trend, Temperature)
Accuracy : +/‐ 1% of F.S.
Operating Temp. : ‐10 ~ +60°C
Sensor Control : 1 Channel
Sensor Cleaning : Built‐in automatic air‐jet
Output : Digital: RS232
Power Supply : 3EA X AA Lithium ion rechargeable battery
Enclosure Material : Aluminum
Dimension : 143(W) x195 (H)
x 56(D)mm
Weight : 3 kg
IP Rating : IP65
Data Saving : Programmable Memory
Screens : Numeric, Echo profile
Certificate : CE, KC
ORDER CODE PROCEDURE
Controller C1P
Sensor

Portable Type – S1P
Operating Temp. : ‐10 ~ +60°C
Cable Length : 5m
IP Rating : IP68
Material :Body: Clean PVC, Face: Epoxy
Weight : 1kg (Included 5m cable)
Mounting : Self‐Floating

Order Now

sludge density meter ENV200 (CẢM BIẾN ĐO MẬT ĐỘ BÙN)

Dạng cố định

SPECIFICATION
Mea suring Principle : Ultrasonic Attenuation and EEAM (Envelope Energy Average Method)
Measuring Range : 0 ~ 200,000mg/l (0~20%) 1,000~2,000kg/m³ (1.000~2.000g/cm³)
Resolution : 0.1% or 0.01% (Selectable), 1kg/m³
Measuring Mode : Filtered Mode, Real‐time Mode
Display : Graphic LCD (Density, Time, Echo profile, mA, Etc.)
Accuracy : +/‐ 5% of F.S.
Repeatability : +/‐1% of reading
Operating Temp. : ‐20 ~ +70°C
Outputs :
Current : 4~20mA, nom. Load 250Ω (load range : 100 ~ 750Ω)
Relay : 3 SPDT(5A, 250VAC) –“ER” ”R1” “R2”
Digital: RS232(STD.), RS485(Option)
Power Supply : STD. 100 ~ 240V AC, 50~60Hz, ≤6W 22 ~ 26VDC Enclosure Material : ABS
Dimension : 252(W) x 238(H) x 125(D)mm
Mounting : Hole center 205(W) x 246(H) mm (M6 x 4ea)
Weight : 2 kg
IP Rating : IP67
Data Saving : Max. 400 days data logging and trend
Screen : Numeric, Data trend, Diagnosis, Echo profile
Certificate : CE
ORDER CODE PROCEDURE
Controller Single C2S
Sensor
